LAPORAN PRAKTIKUM 6 VTP (VIRTUAL TRUNKING PROTOKOL) ~ Fahmi Blog

I. TUJUAN

1. Agar mahasiswa dapat mengkonfigurasi VTP pada Packet Tracert (simulator)
2. Agar mahasiswa dapat mengetahui cara kerja VTP
3. Agar mahasiswa dapat mengimplementasikan VTP

III. DASAR TEORI

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN). Tujuan utama VTP adalah untuk menyediakan fasilitas sehingga switch Cisco dapat diatur sebagai sebagai suatu grup. Sebagai contoh, jika VTP dijalankan pada semua switch Cisco kita, pembuatan VLAN baru pada satu switch akan menyebabkan VLAN tersebut tersedia pada semua switch yang terdapat VTP management domain yang sama. VTP management domain merupakan sekelompok switch yang berbagi informasi VTP. Suatu switch hanya dapat menjadi bagian dari satu VTP management domain, dan secara default tidak menjadi bagian dari VTP management domain manapun.

III. ALAT DAN BAHAN

1 buah laptop
Software Simulasi Jaringan Packet Tracer 5.3

IV. LANGKAH PERCOBAAN
IV.1 Skema Jaringan VTP

IV.2 Membuat skema jaringan VTP di Packet Tracer
Langkah-langkahnya adalah sebagai berikut :

Siapkan 6 buah PC yang ada pada Device Box pada bagian End Devices.

Ambil tiga Switch yang ada pada Device Box pada bagian Switches.

Hubungkan keenam PC dan switch dengan menghubungkan kabel straight yang berada di Device Box pada bagian Connections lalu pilih Copper Straight-Over. Dengan ketentuan sebagai berikut :

PC 1 FastEthernet -> S2 FastEthernet 0/11
PC 2 FastEthernet -> S2 FastEthernet 0/18
PC 3 FastEthernet -> S2 FastEthernet 0/6
PC 4 FastEthernet -> S3 FastEthernet 0/11

PC 5 FastEthernet -> S3 FastEthernet 0/18

PC 6 FastEthernet -> S3 FastEthernet 0/6

Dan switch dengan switch menggunakan kabel Cross. Dengan ketentuan sebagai berikut :

S2 FastEthernet0/1 -> S1 FastEthernet0/1
S3 FastEthernet0/3 -> S1 FastEthernet0/3

Klik PC yang ada di Logical workspace pilih desktop pilih IP Configuration, lalu setting alamat IP Address tiap PC yang berada dalam satu network dengan setingan IP Addressnya :
PC 1

IP Address : 172.17.30.21

Subnet Mask : 255.255.255.0
PC 2
IP Address : 172.17.30.22
Subnet Mask : 255.255.255.0
PC 3
IP Address : 172.17.30.23
Subnet Mask : 255.255.255.0
PC 4
IP Address : 172.17.30.24
Subnet Mask : 255.255.255.0
PC 5
IP Address : 172.17.30.25
Subnet Mask : 255.255.255.0
PC 6
IP Address : 172.17.30.26
Subnet Mask : 255.255.255.0

IV. Konfigurasi VTP
Konfigurasi VLAN pada masing-masing Switch 1, Switch 2 dan Switch 3. Klik Switch – Config – VLAN Database – isi VLAN Number dan VLAN Name sesuai dengan ketentuan berikut :

VLAN Number VLAN Name

10 Faculty

20 Students

30 Guest

99 Management&Native

Pengaturan VLAN pada Switch2 dan Switch3.

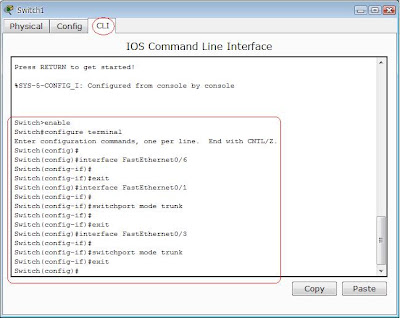

Pengaturan Trunk pada Switch.

Klik Switch2 – Config – FastEthernet0/1 – Trunk

Klik Switch3 – Config – FastEthernet0/3 – Trunk

Klik Switch1 – Config – FastEthernet0/1 – Trunk

Mengkonfigurasi Switch 1 menjadi VTP Server.

Klik Switch1 – CLI – lalu ketik perintah dibawah ini :

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vtp mode server

Device mode already VTP SERVER.

Switch(config)#vtp domain CCNA

Changing VTP domain name from NULL to CCNA

Switch(config)#vtp password cisco

Setting device VLAN database password to cisco

Switch(config)#exit

Untuk mengecek apakah konfigurasi sudah benar. Ketik

Switch#show vtp status

Switch#show vtp password

Mengkonfigurasi Switch 2 dan Switch 3

Klik Switch2/3 – CLI – lalu ketik perintah dibawah ini

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vtp mode client

Setting device to VTP CLIENT mode.

Switch(config)#vtp domain CCNA

Domain name already set to CCNA.

Switch(config)#vtp password cisco

Setting device VLAN database password to cisco

Switch(config)#exit

Untuk mengecek apakah konfigurasi sudah benar. Ketik

Switch#show vtp status

Switch#show vtp password

V. HASIL PERCOBAAN

Untuk mengecek apakah Simulasi Jaringan VTP yang tadi sudah dibuat berjalan dengan baik atau tidak dapat dilakukang dengan cara PING. Jika muncul tulisan Reply from 172.17.30.21: bytes=32 time=1ms TTL=128 maka laptop telah terhubung dan terkoneksi dengan baik.

PC 1 -> PC 4
